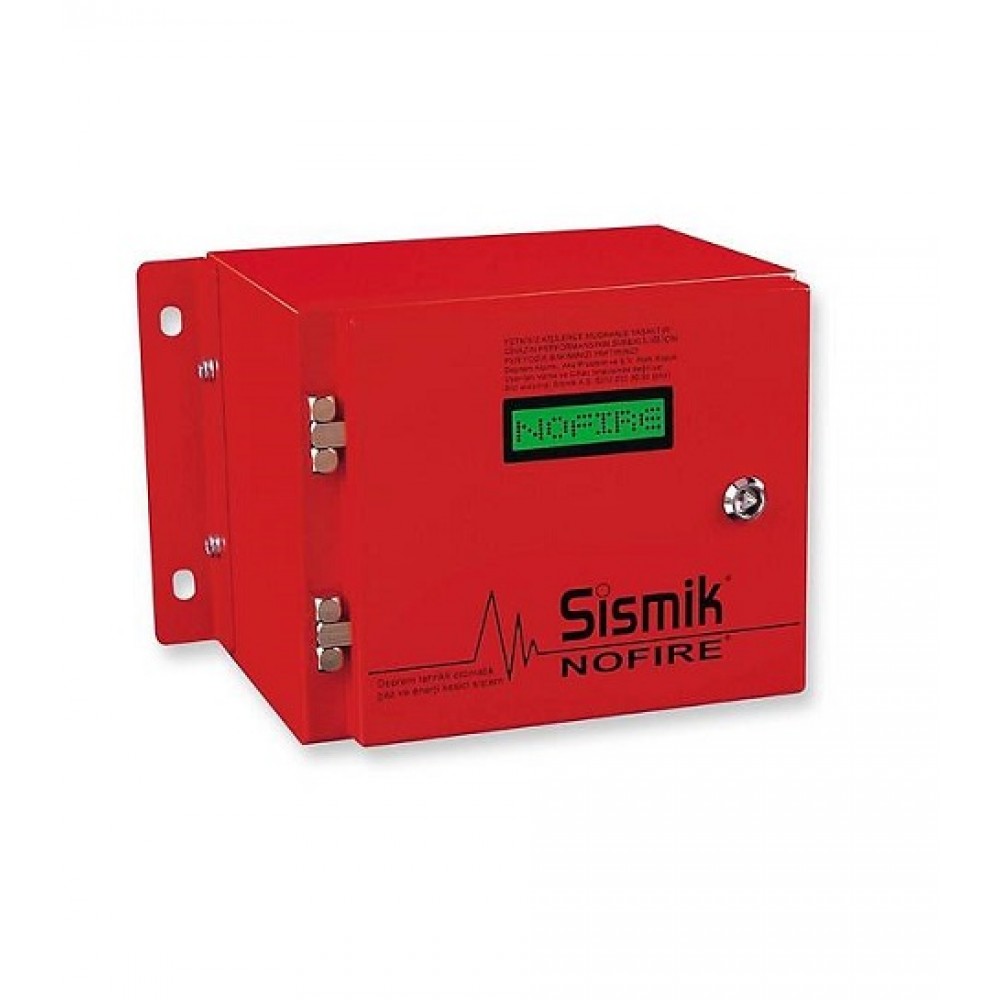

Sismik NOFIRE LDC Ekranlı Mekanik Sensörlü Elektromekanik Deprem Cihazı
TS 12884 Standardı nedir?
Türkiye sınırları içerisinde 1.ve 2.derece deprem bölgelerinde kullanılmakta olan deprem sensörlerinin sahip olması gereken TS 12884 nolu sismik algılama standardı "Nisan 2002 tarihinde Boğaziçi Üniversitesi Kandilli Rasathanesi, İstanbul Teknik Üniversitesi ve TSE tarafından Türkiye
şartları (bina kalitesi, arazinin jeolojik karakteristikleri, vb.) göz önüne alınarak oluşturulmuştur.
Deprem Cihazlarının Şiddeti Algılama Değerleri Hakkında ?
Deprem cihazları "Sismik Hareketlere Tepki Deneyleri?, TS 12884/Nisan 2002 - Madde 1.2.2.1.2?de belirtilen ve aşağıda yer alan değerlere göre algılama yapmaktadır. Deprem cihazları TSE standardında belirtilen algılama değerlerine göre çalışmaktadır.Depremin şiddeti konusunda herhangi bir değer verilmemektedir. TS 12884/Nisan 2002 - Madde 1.2.2.1.2' göre algılama değerleri aşağıda yer almaktadır.
Bunlara ek olarak deprem cihazlarının algılama değerlerini etkileyen hususlar aşağıda belirtilmiştir. Deprem cihazlarının algılama değerleri kullanıcıların taleplerine ve isteklerine göre ayarlanmamaktadır.
Algılama Değerlerini Etkileyen Hususlar;
Bina/Tesis ve Yapıların sağlamlığı ve kalitesi,
Depremin merkez üssü'ne olan yakınlığı,
Depremin şiddeti,
Depremin süresi,
Cihazların montaj yerinin KOLON yada KİRİŞ olmaması,
Cihazların zemine en yakın kata monte edilmemesi,
Cihazların Yıllık periyodik bakımlarının zamanında yapılmaması.
Teknik Özellikler
Çalışma voltajı (Şebekede): Giriş;190/230VAC 50Hz , Çıkış;13,80VDC ±%3
Stand by da akım çekişi: 0,03 A
Akü kapasitesi: 12V 2.3Ah
Akü besleme gerilimi:11,7VDC - 13,8VDC ± %3
Akü çalışma (Stand by da) süresi:36 saat
S.Vana röle kontak akımı: 5A (max) ; 240VAC / 28VDC
S.Vana çıkış akımı:1,6A
Kuru kontak çıkış akımı: 5A (max) 240VAC / 28VDC
Harici kontak giriş akımı: 5mA (max)
Akü çek etme özelliği:Otomatik (100 sn?de bir 60 mA?lik yük ile) ve Manuel
Alarm durumunda S. Vana enerjilenme : Max. 4 sn süre ile enerjilendirme.
Çalışma ortam sıcaklığı: -10 ile +51,5º C arası
S.Vana bağlantı kablo kalınlığı, mesafesi: Max. 20m (1,5mmx2 TTR kablo)
Montaj konumu: Yatayda 0°
Depremi algılama konumu: 360°
Toplam yükseklik : 180mm
Toplam genişlik : 215mm
Toplam derinlik : 165mm
Ağırlık : 6.2 Kg
